PROYECTO UNIDAD INT. TÉCNICA / 2013-2

Autores:
Carlos Quintero Luna
Juan Sebastian Cruz
Sebastian Izquierdo
Maria Antonia Cartagena

Profesores: Juan Carlos Rojas
 Carolina Rodriguez

Objetivo del Curso: Se busca que el estudiante sea capaz de comprender una envolvente exterior y sus componentes, los elementos interiores en función de particularidades funcionales y los sistemas estructurales adecuados para proposiciones arquitectónicas flexibles y adaptivas. Por otro lado se busca que el estudiante indague y depure la dimensión técnica y material sus decisiones proyectuales a nivel de detalle.
PROPUESTA PARA CONCURSO AC-CA
SYDNEY CONTAINER VACATION HOUSE

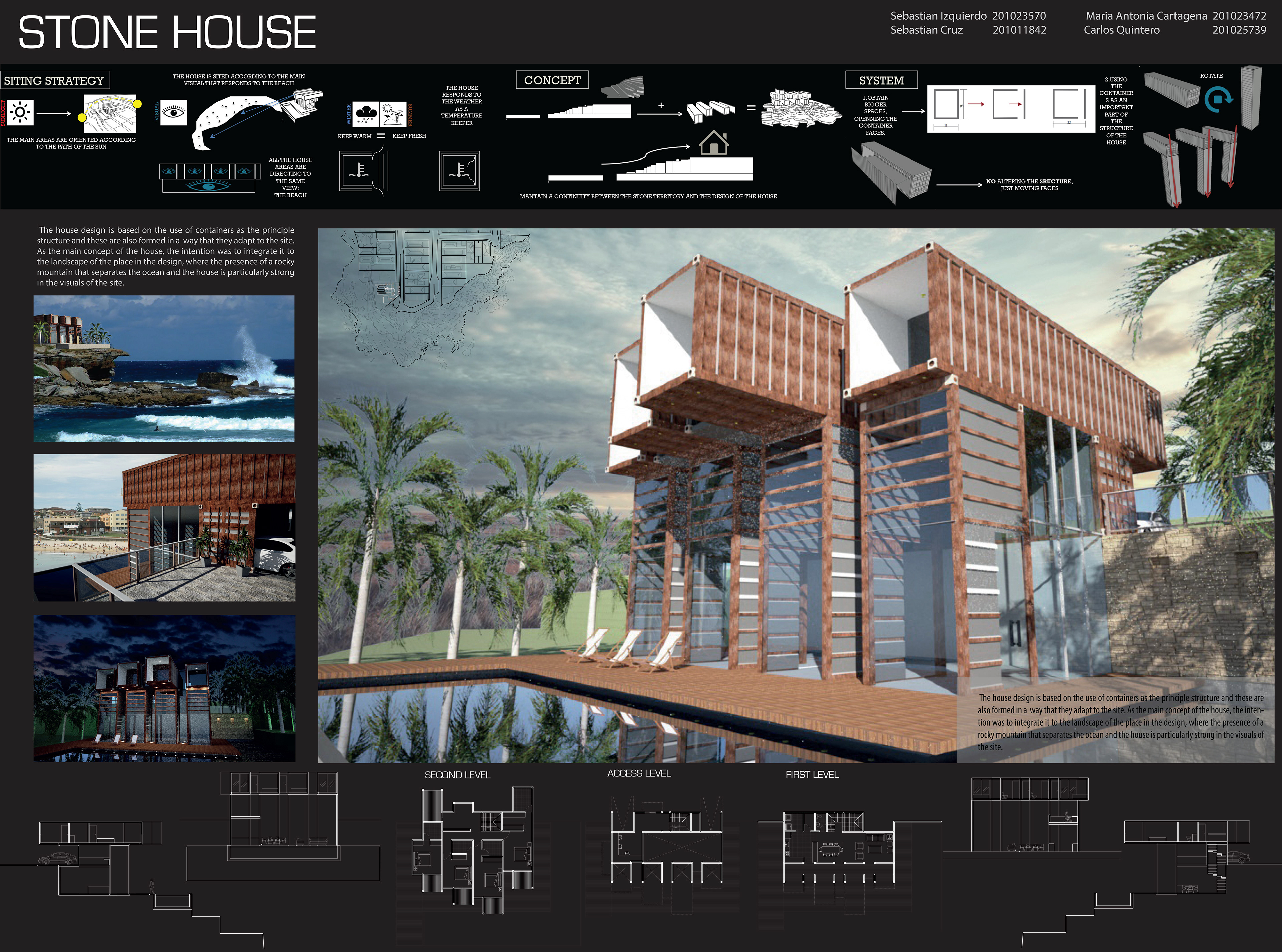

PLANCHA FINAL CONCURSO

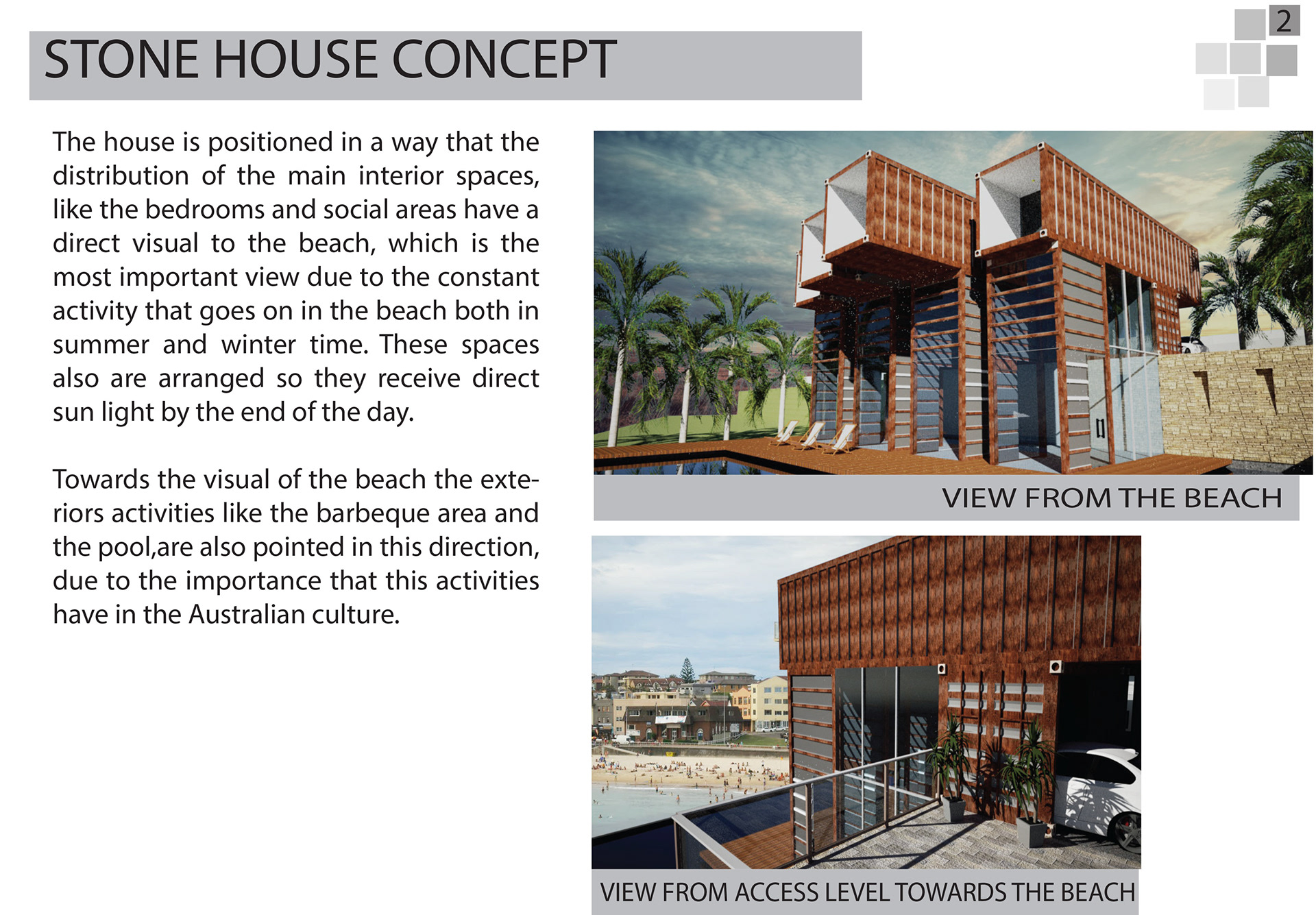

MEMORIA DEL PROYECTO

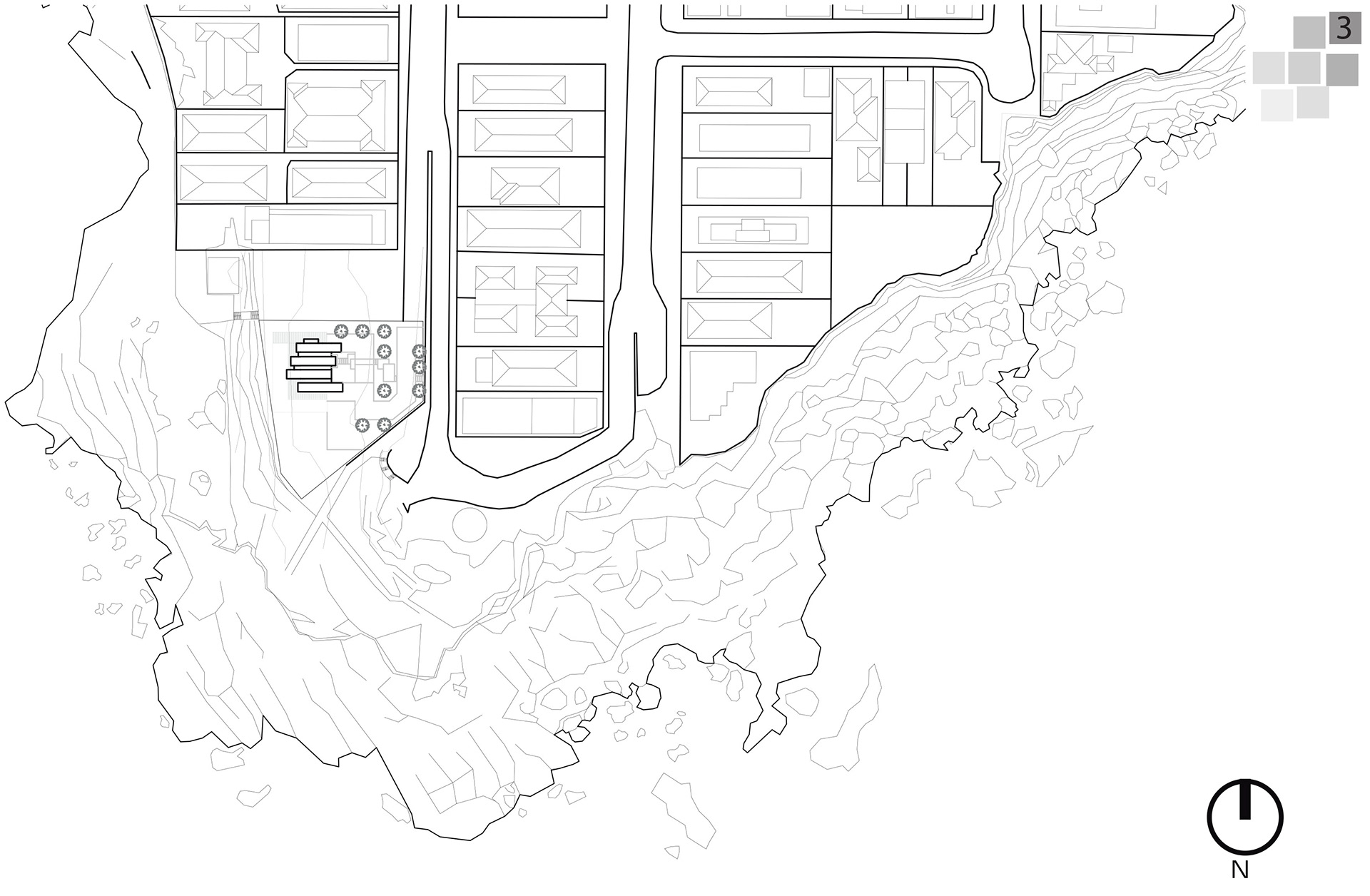

Planta de Localizacion
Planta de Acceso

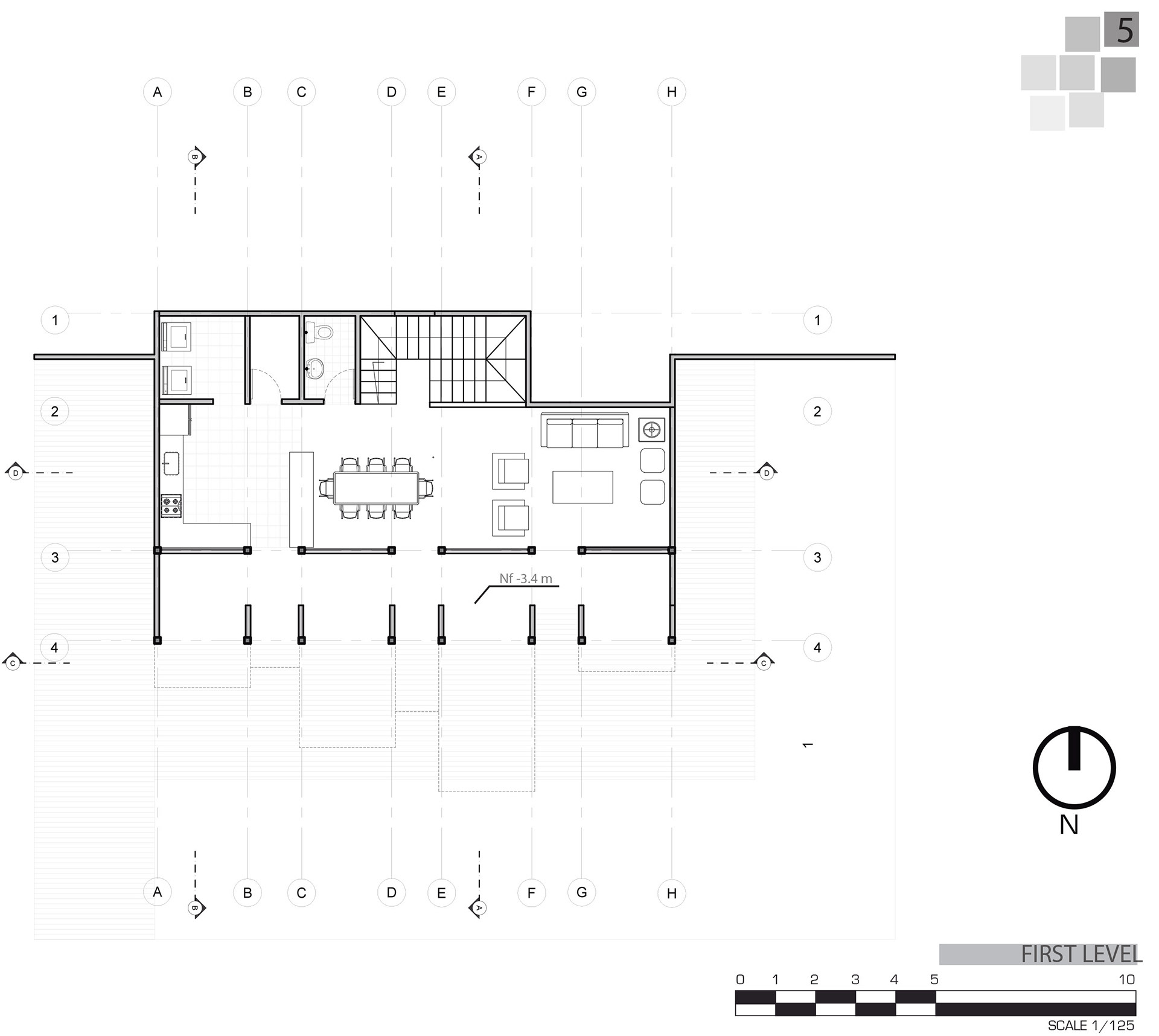

Planta de primer piso.

Planta de segundo piso.

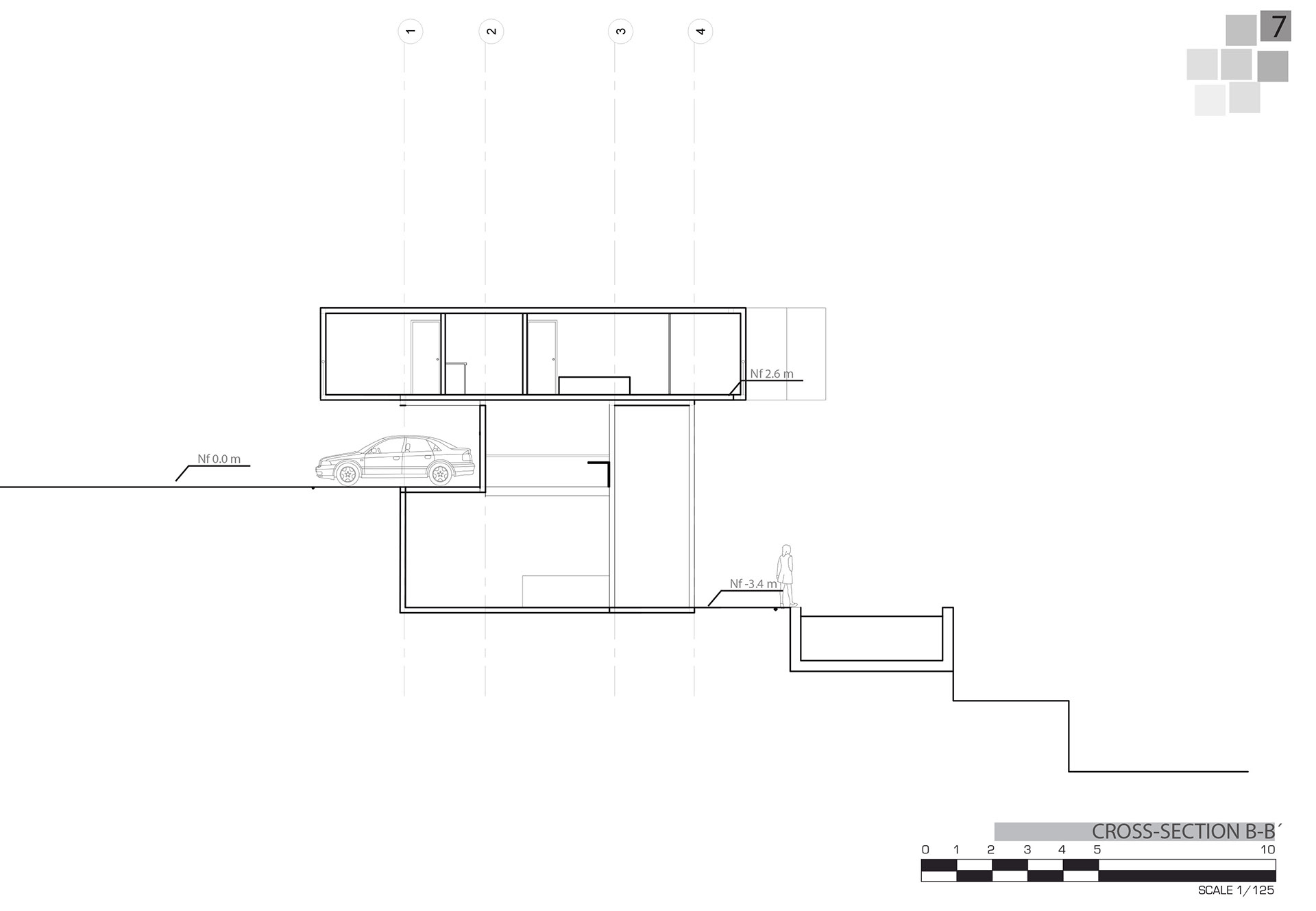

Corte B-B
Corte C-C

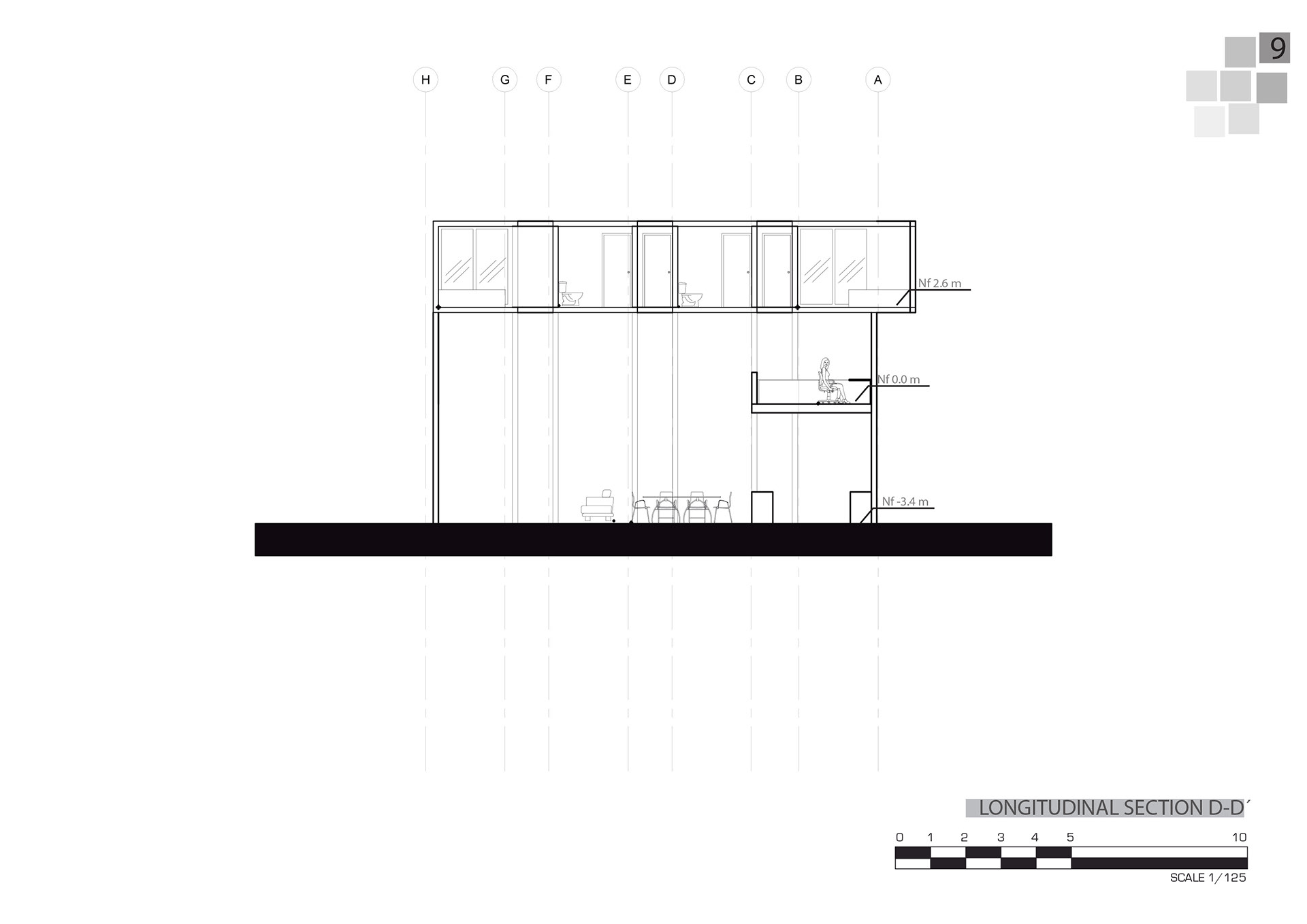

CORTE D-D

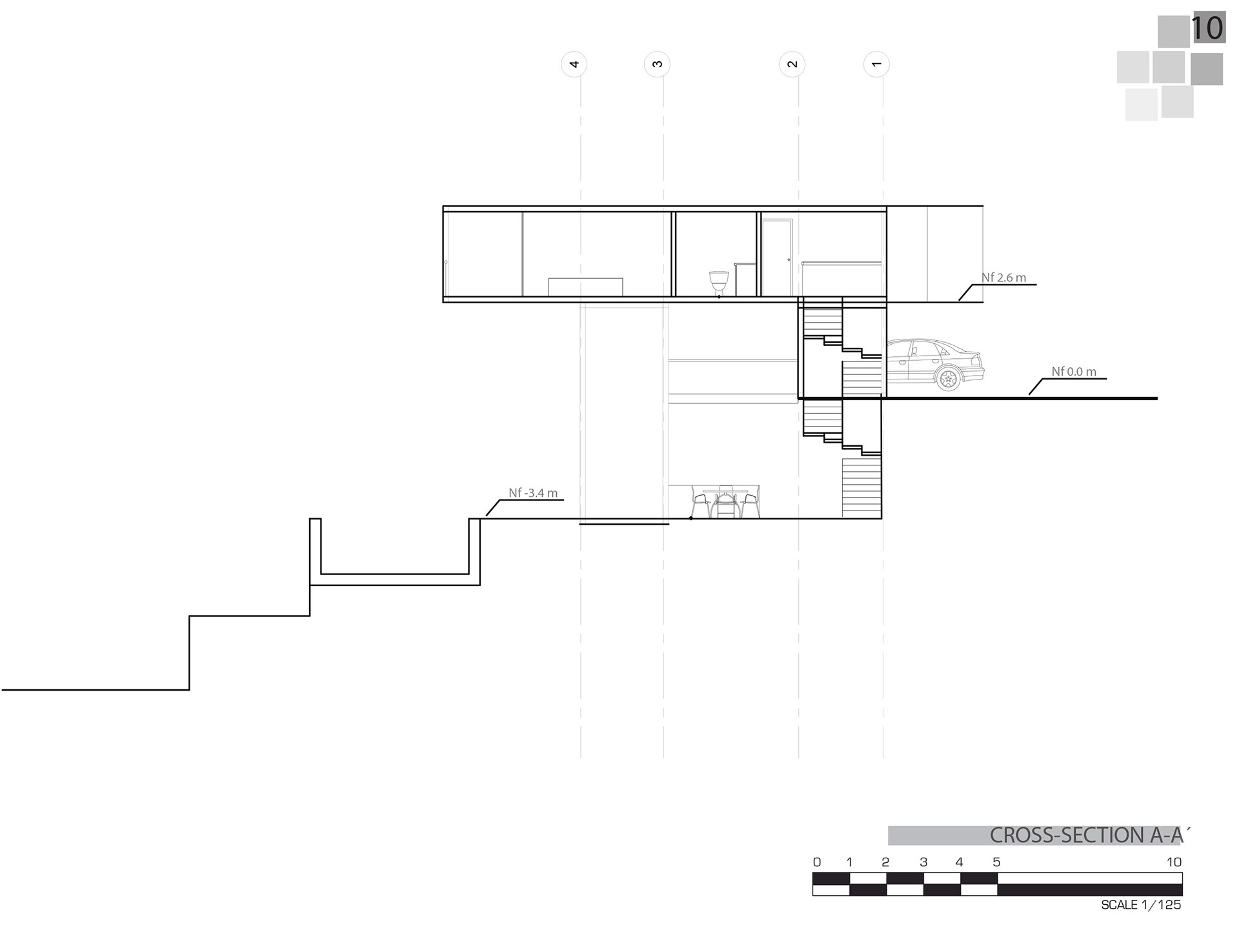

CORTE A-A

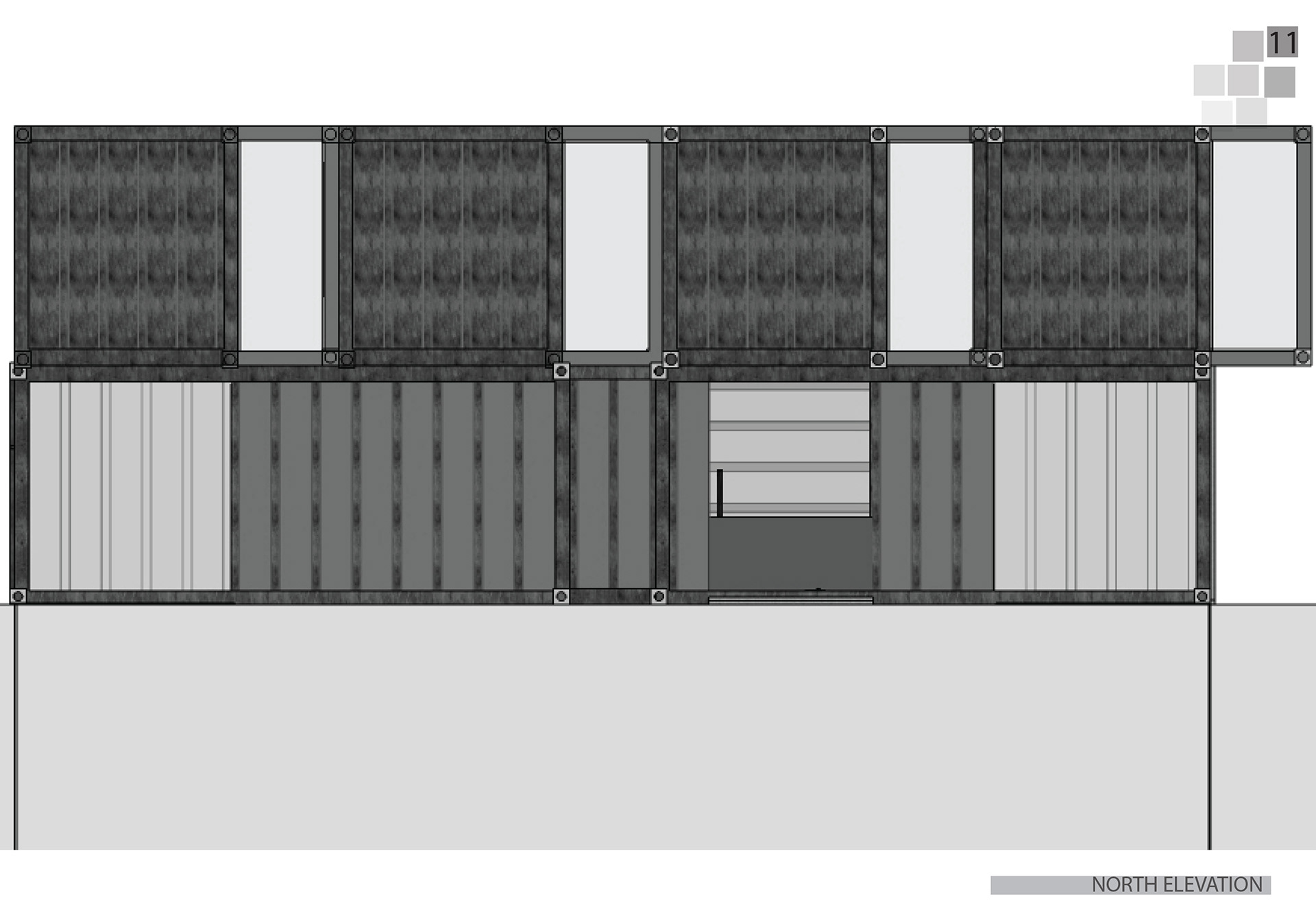

FACHADA NORTE
FAHCADA SUR

FACHADA ESTE

FACHADA OESTE
DETALLE CONSTRUCTIVO 1
DETALLE CONSTRUCTIVO 2
DETALLE CONSTRUCTIVO 3

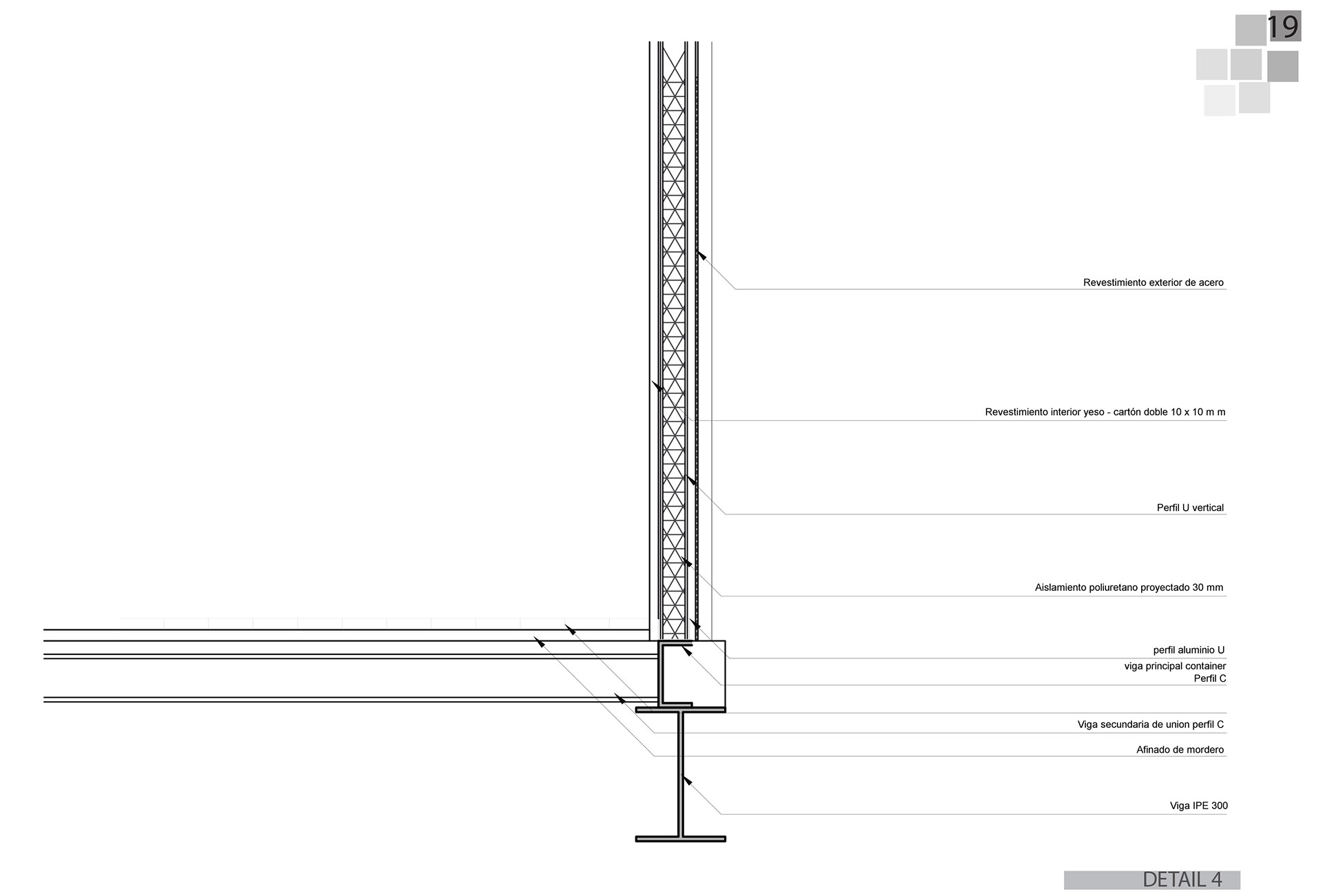

DETALLE CONSTRUCTIVO 4

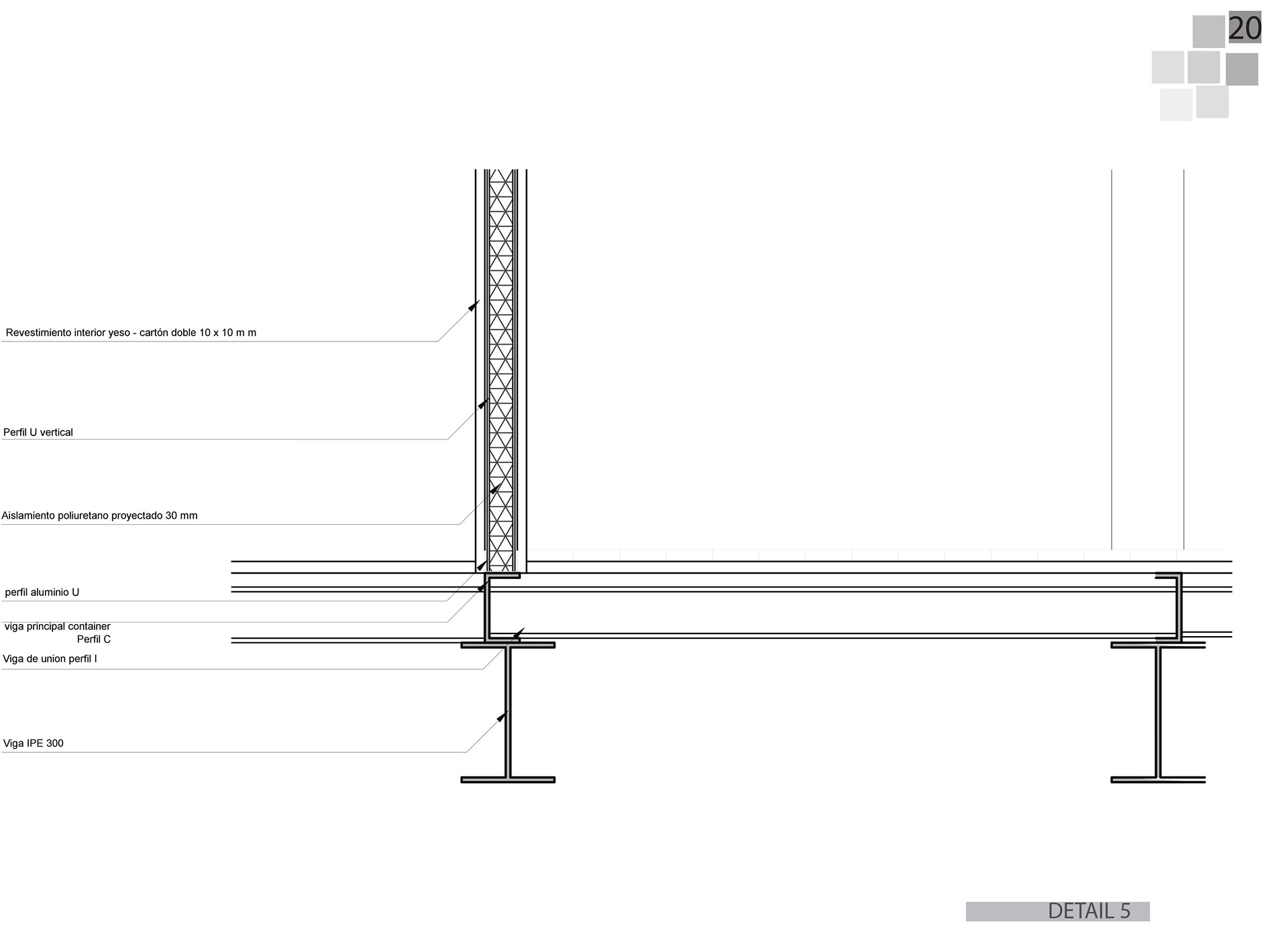

DETALLE CONSTRUCTIVO  5

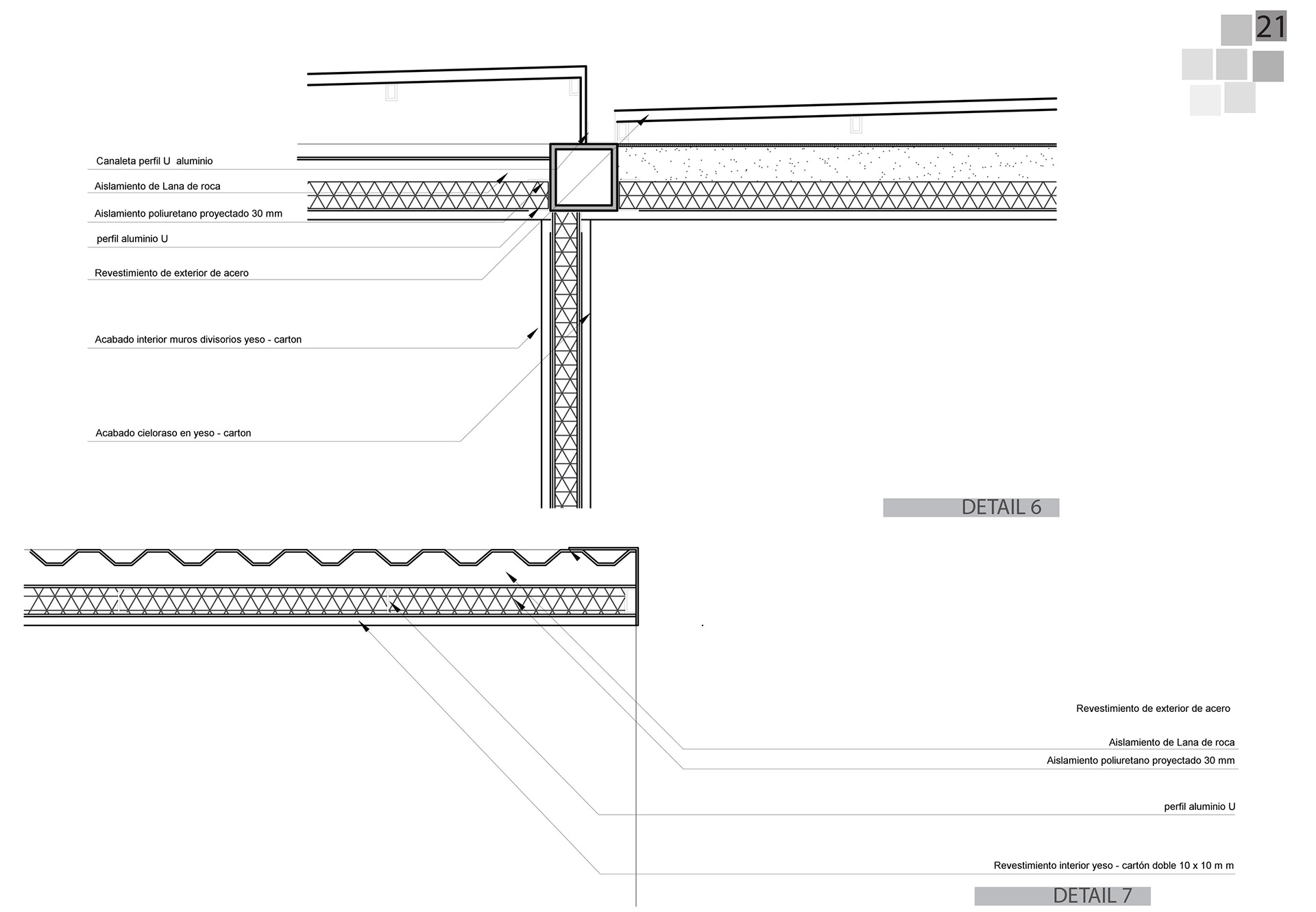

DETALLE CONSTRUCTIVO 6 Y 7

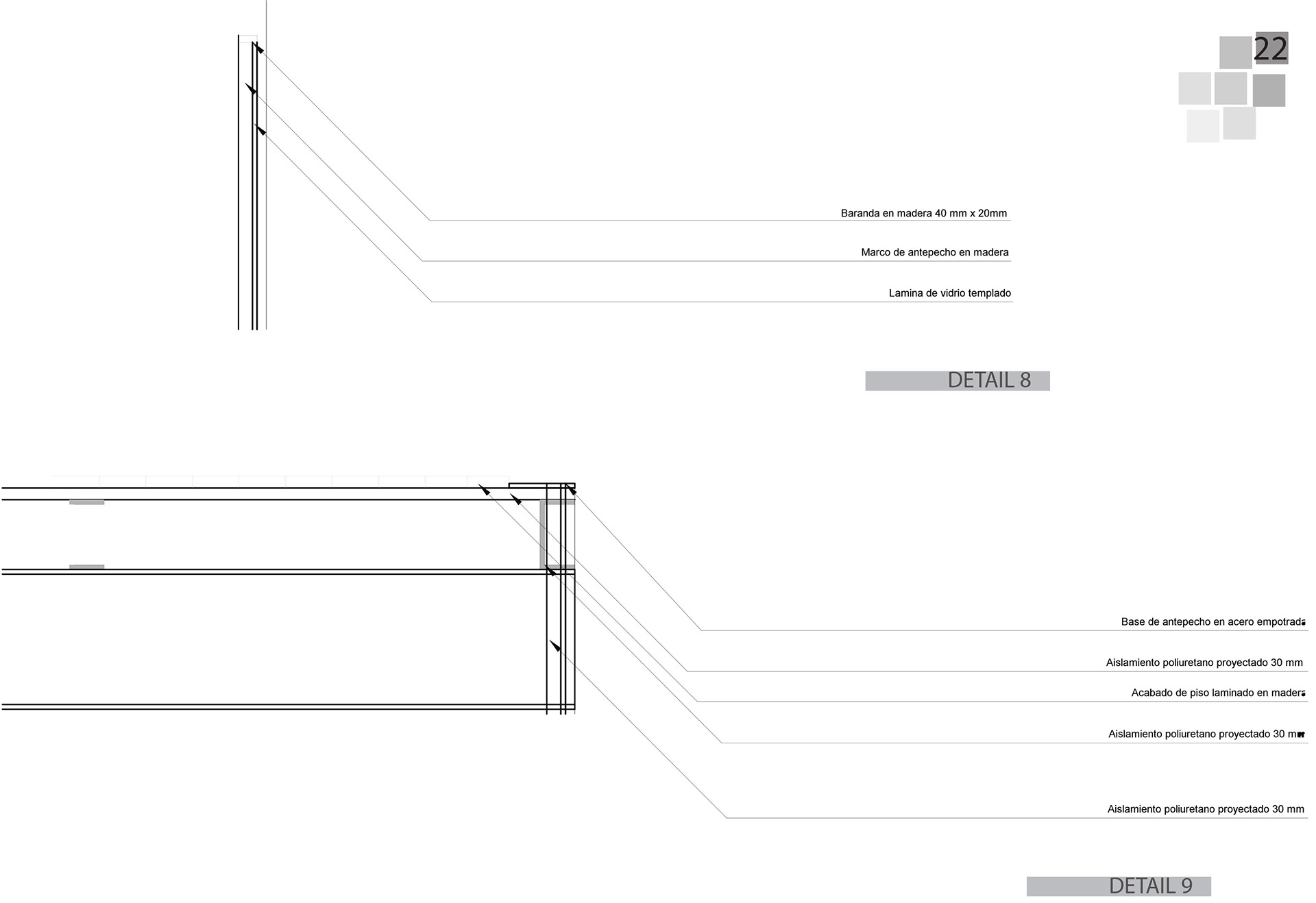

DETALLE CONSTRUCTIVO 8 Y 9
